DRX SC超導譜儀是上海麟業實業有限公司技術人員緊跟磁共振成像儀MRI的發展趨勢，研發的一款適合于永磁500Gauu至1.8T超導的MRI 譜儀。



DRX SC產品指標：

1.  頻率范圍：0.50~77MHz（0.02~1.8T）；

2.  最大譜寬：1MHz；

3.  發射通道數：標準是2通道；可以升級到4通道；

4.  接收通道數：標準是2通道；可以升級到16通道；

5.  通訊：以太網，千兆網卡；

6.  用戶電腦：32位或者64位 Windows XP/7/8/10；

7.  增益范圍：0~62dB，步長：0.5dB；

8.  射頻輸出：600mV /700mV / 900mV，其他特定的輸出值；

9.  梯度輸出：±2.5V / ±5.0V / ±8V / ±9V；

10. 下位機：ARM機， LINUX操作系統；

11. 電源：采用醫用級的電源；

12. 時間分辨率： 25ns / 40MHz。

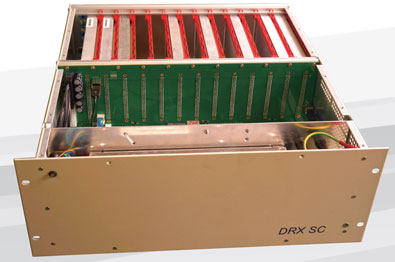

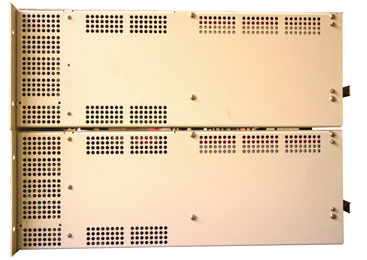

機箱概況

1.   物理體積：仍然采用DRX HF的機箱，19"寬度，4U的高度；

2.   電源要求：醫療用電源，電壓范圍：100~230VAc/47~64Hz；功率650W；

3.   電源狀態指示：配置了電源狀態指示燈，可以知道電源不同模塊的工作狀態；

4.   增加了高性能EMI濾波器以及電源開關，方便調試；

5.   采用德國的非接觸式風扇，保證壽命10年以上。



背板(BUS)

1.   電壓檢測，并顯示電源各路電壓的狀態；

2.   40MHz的工業時鐘，相位噪聲低；

3.   高性能時鐘緩存；

4.   瞬態電壓抑制；

5.   為TX、RX、梯度提供數據交換；

6.   可以安裝8個RX模塊【16個RX通道】、2個TX模塊【4個TX通道】。

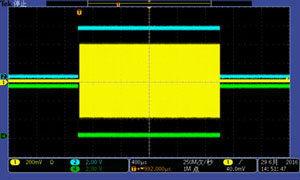

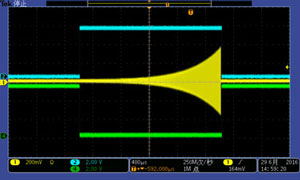

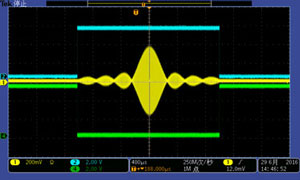

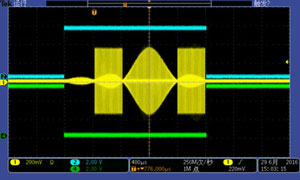

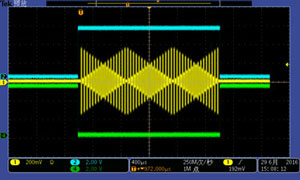

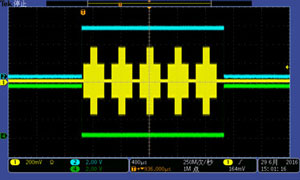

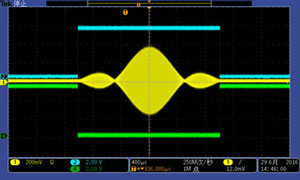

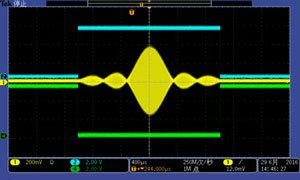

射頻輸出（TX）, DDS指標：

1.   DDS頻率范圍：50kHz~79.9MHz；

2.   頻率分辨率：0.0745Hz；

3.   相位控制精度：優于0.1°；

4.   射頻輸出：14位DAC / 200MHz。

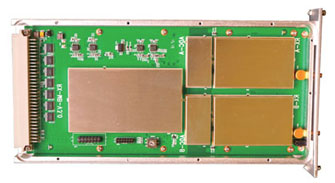

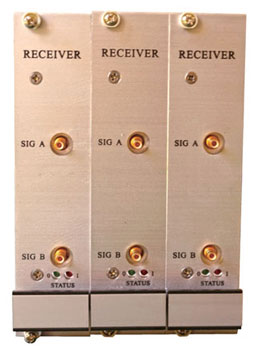

信號接收(RX):

1. 增益控制：0-62dB，步長0.5dB；

2. 接收頻率范圍：50KHz~79.5MHz；

3. 數據采樣速率以及位數：160MHz/14位；

4. 通道數：最小2通道，最多16通道；

5. 高性能濾波器，死時間短，低阻帶；

6. 高性能SiGe HBT MMIC放大器；

7. 數字衰減器；

8. 全屏蔽，有效防止信號的相互干擾。

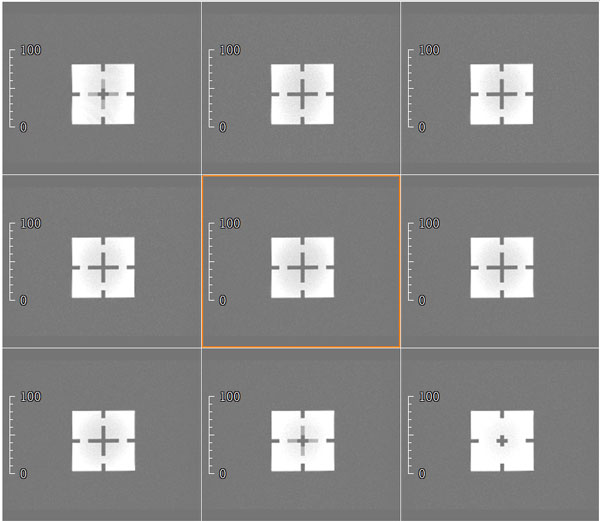

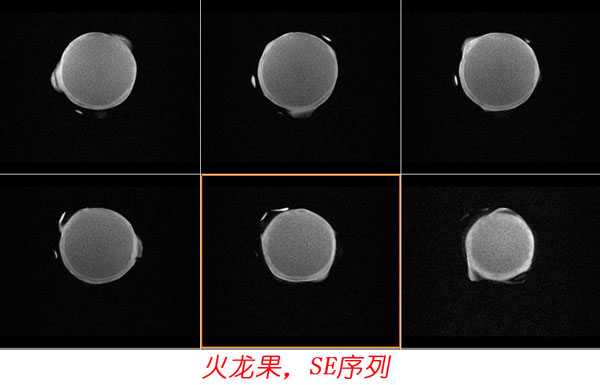

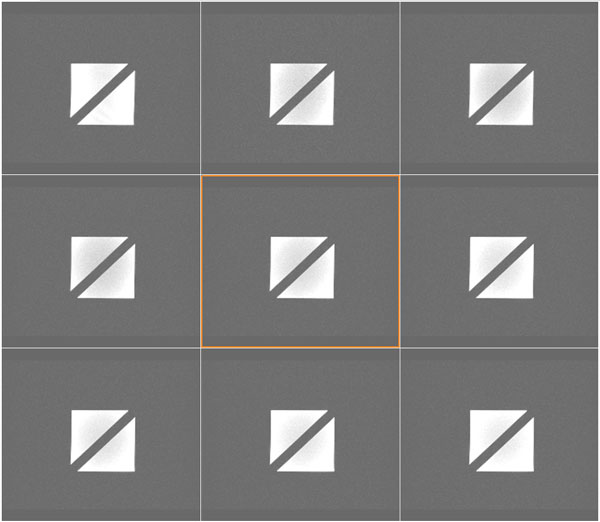

磁共振圖像例子
